商品の詳細:
お支払配送条件:
|
| 材料: | ステンレス鋼 | グレード: | 304 |
|---|---|---|---|
| スロットサイズ: | 1.0mm | 直径: | 168のmm |
| 長さ: | 5800のmm | 接続終了: | 男性/通る女性 |
| 覆いワイヤー: | 3*4.6mm 牛の形状のワイヤ | 支柱棒: | ø4.0mmの円形ワイヤー |
| ハイライト: | ジョンソン スクリーンの網,ジョンソンの十分スクリーン |
||

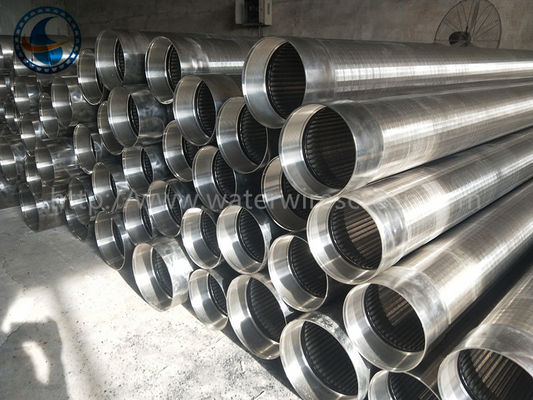

ステンレス・スティール・ジョンソン・ワイヤー・スクリーン 大型オープン・エリア・スクリーン・チューブ
ジョンソン・ワイヤー・スクリーン・パイプ製品説明:
ジョンソンワイヤスクリーン,また,名付けます 傷のスクリーン,クエッジワイヤスクリーン,ラップワイヤスクリーン,水井スクリーン,棒ベースの連続スロットスクリーン,それはVワイヤとサポート棒で溶接されています.
各vワイヤの間には固定値スロットがあります.サポートバーは丸いワイヤ,三角形ワイヤ,またはトラペゾイドワイヤであることができます.
ジョンソン・ワイヤー・スクリーン・パイプ仕様:
| 材料 | ステンレス鋼 |
| グレード | 304304L,316L,202,2205,2507904L など |
| クイーン線 | 2*3.5mm,2.2*3.5mm,3*4.6mm,3.2*6mmなど |
| スロットサイズ | 0.3mm,0.5mm,0.63mm,0.75mm,1.0mm,1.0mmなど |
| 支柱 | ø3.0mm, ø3.8mm, ø4.0mm, ø4.8mm, ø5.0mm, ø5.5mmなど |

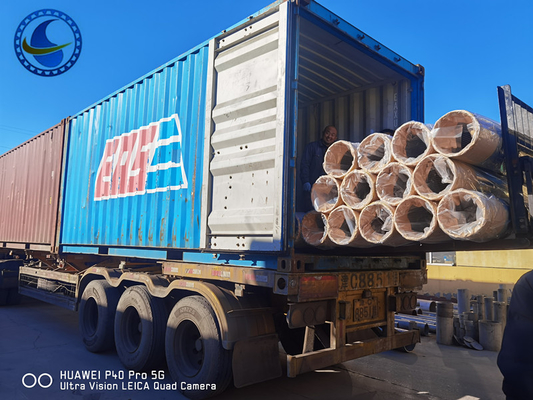

| 長さ | 最大6000mm (2,9mと5.8mは通常の容器に収まる) |
| タイプ | スクリーンパイプ,チューブ,シリンダー,ドラム |

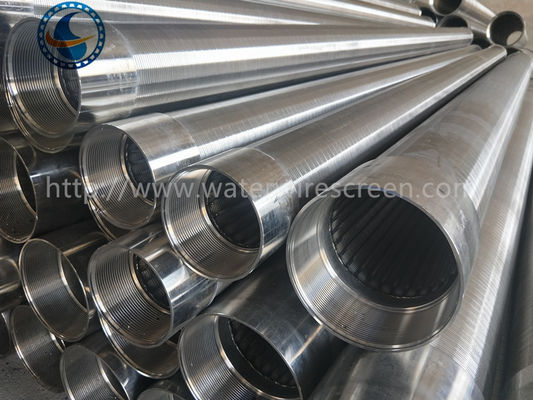

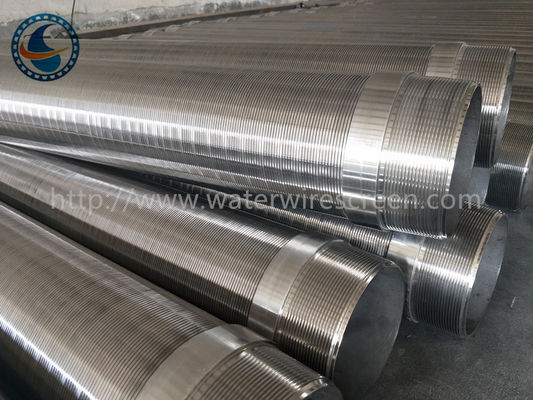

| 接続終了 | 溶接されたリング OR 男性/女性 糸付き |
| 支柱形 | 丸いワイヤ |
| ワイヤの形 | 牛の形 |
ジョンソン・ワイヤー・スクリーン・パイプ正規規格:
材料:ステンレス鋼302,304,316,304L,316L または低炭素で電化
スロット: 0.25mm - 100mm (0.3mm, 0.5mm, 0.63mm, 0.75mm, 1.0mm,1.5mm 通常)
差異: + / - 0.05mm
巻き線の仕様:2 * 3.5 mm, 2.2 * 3.5 mm, 3 * 4.6 mm, 3.2 * 6 mm など.
棒の仕様: ø3.0-5.5mm丸い棒
特別な仕様を ご希望に合わせて作れます
ジョンソン・ワイヤースクリーンの利点:
1牛のようなスロット:
穴の幅よりわずかに小さい粒子が通過する傾向があります 他の形の穴ではこの粒子は画面に閉じ込められ 遮断されます.
2連続スロット:
特殊な設計により,外側と画面の長さを通して連続的なスロット開口ができます.
3非常大開き地
この設計により連続的なスロットがあり,水が入るための開いたエリアは,どんなサイズとスロット開口の通常のスロット管の2倍以上です.これは,はるかに少ない摩擦頭損失でより多くの水を入力することを可能にし,チューブ井戸の効率は著しく改善されます.
4■ エネルギー節約
摩擦頭損失を減らすことと放出量を増加させるため,ポンプ負荷は同じ量の水をポンプするのに必要な電力を減らす.約20〜25%の電力を節約することが観察される.
ジョンソン・ワイヤー・スクリーンパラメータ選択表:
|
サイズ (インチ) |
過剰摂取 (MM) |
スロット (MM) |
長さ (M) |
崩壊 強さ (BAR) |
ストレンシル 体重 (トン) |
WRAP WIRE ((幅*高さ) (MM) |
RODS (MM) |
| 3-1/2 | 88.9 | 1.0 | 3 | >22 | 10.2 | 2.3*35 | 3.8MM/22 |
| 4-1/2 試聴する | 114.3 | 1.0 | 3 | >28 | 11.5 | 2.3*35 | 3.8MM/22 |
| 6-5/8 | 168.3 | 0.75 | 5.8 | >40 | 12.8 | 2.3*35 | 3.8MM/32 |
| 6-5/8 | 168.3 | 1.0 | 5.8 | >33 | 12.8 | 2.3*35 | 3.8MM/32 |
| 6-5/8 | 168.3 | 0.63 | 5.8 | >83 | 45 | 3.2×60 | 6.0MM*32 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | >34 | 21.9 | 2.3*35 | 3.8MM/48 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | >50 | 38.2 | 3.0*50 | 4.0MM/48 |
| 8-5/8 | 219.1 | 1.0 | 5.8 | >60 | 46 | 3.2×60 | 5.0MM/48 |
| 10-3/4 | 273.1 | 0.75 | 5.8 | >50 | 32.9 | 2.3*35 | 4.9MM/55 |
| 10-3/4 | 273.1 | 1.0 | 5.8 | >60 | 39.5 | 3.0*50 | 4.9MM/55 |
| 10-3/4 | 273.1 | 1.0 | 5.8 | >100 | 48 | 3.2×60 | 5.0MM/55 |
| 12-3/4 | 323.9 | 1.0 | 5.8 | >120 | 37.2 | 3.0*50 | 4.0MM/50 |
| 14 | 355.6 | 1.0 | 3 | >80 | 37.8 | 3.0*50 | 4.0MM/59 |
